型號：YT-WD-200
產品介紹： 技術參數：1、**試驗力：200kN2、試驗力測量范圍：0.4%--100%3、試驗力示值精度：優于示值±1%4、試驗力分辨力：1/500000(全程不檔)5、橫梁位移測量精度：分辨率高于0.01mm6、試驗速度范圍：0···2026-03-05
咨詢熱線： 133 7109 8225
在線咨詢
技術支持
云唐科技
一鍵獲取報價單 微信掃碼添加技術工程師133 7109 8225

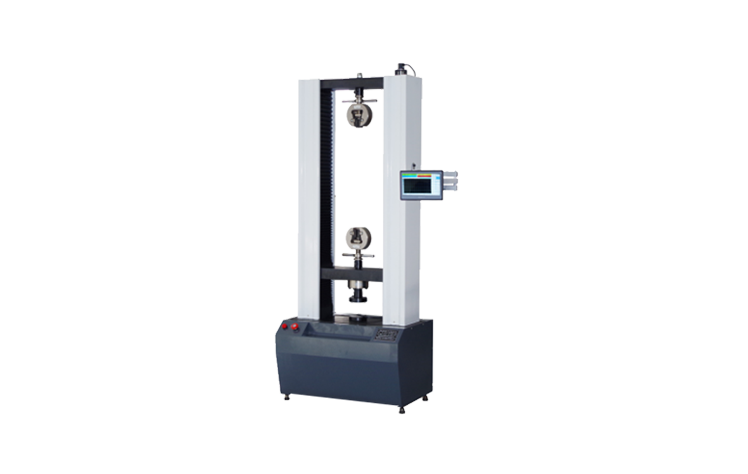

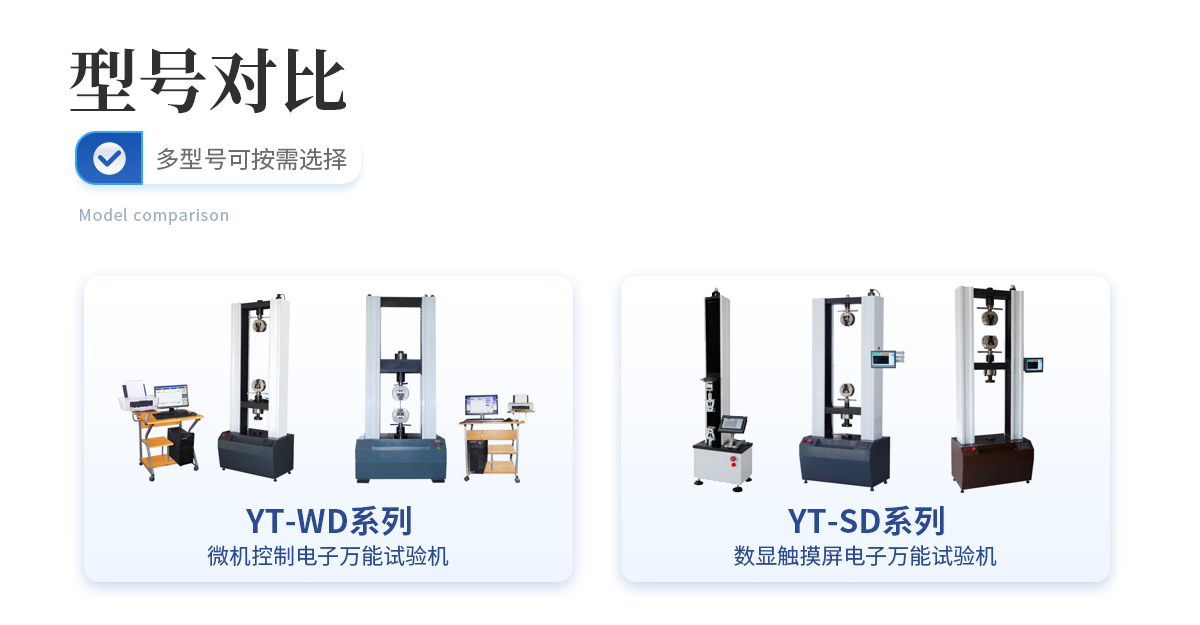

關閉微機控制電子萬能試驗機 YT-WD-200
微機控制電子萬能試驗機 YT-WD-100
微機控制電子萬能試驗機 YT-WD-50
微機控制電子萬能試驗機 YT-WD-10
數顯觸摸屏電子萬能試驗機 YT-SDB-200KG
數顯觸摸屏電子萬能試驗機 YT-SDB-50KG
數顯觸摸屏電子萬能試驗機 YT-SD-100
數顯觸摸屏電子萬能試驗機 YT-SD-50
數顯觸摸屏電子萬能試驗機 YT-SD-10
數顯觸摸屏電子萬能試驗機 YT-SD-5
詳情介紹
圖文介紹
相關案例
相關資料

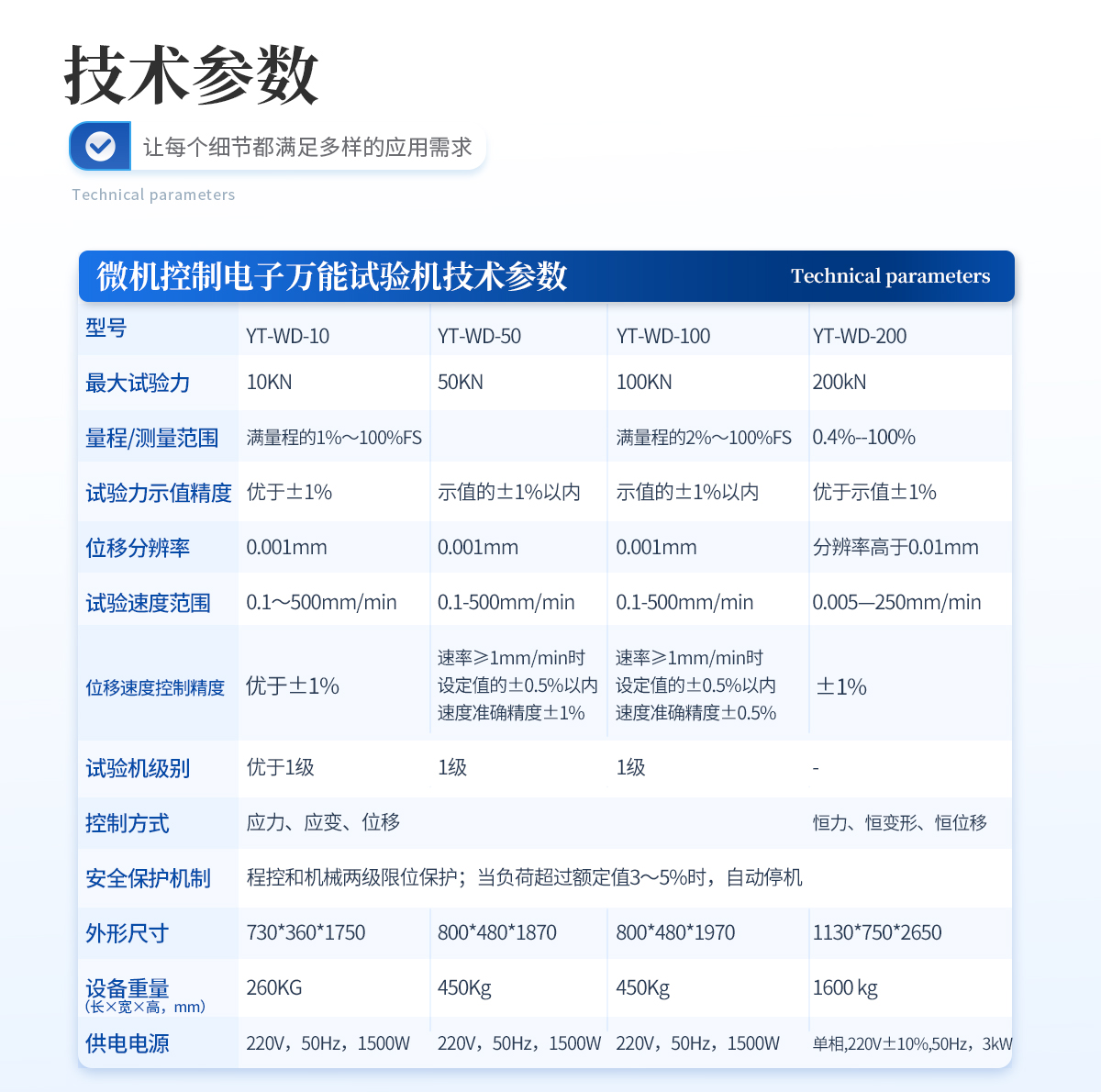

技術參數：
| 1、**試驗力：200kN | 2、試驗力測量范圍：0.4%--100% | 3、試驗力示值精度：優于示值±1% | 4、試驗力分辨力：1/500000(全程不檔) | 5、橫梁位移測量精度：分辨率高于0.01mm | 6、試驗速度范圍：0.005—250mm/min,無級調速 | 7、速度控制精度：±1% | 8、恒力、恒變形、恒位移控制范圍: 0.2%-100%FS | 9、恒力、恒變形、恒位移控制精度:
設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.5%以內 | 10、變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內 | 11、速率≥0.05%FS時為±0.5%設定值內 | 12、試驗空間: A.拉伸空間：600mm 壓縮空間：700mm | 13、夾具形式：楔形夾具體（可選液壓加緊） | 14、壓盤尺寸：φ100 mm | 15、整機電源：單相,220V±10%,50Hz，功率：3kW | 16、主機尺寸：1130×750×2650mm | 17、重量：1600 kg |
配置：
| 1、 試驗機主機(門式框架結構)
（1）交流伺服電機及伺服驅動器（臺灣東元） （2） 高精度負荷傳感器(國產C3等級輪輻式) （3）精密滾珠絲杠二副（臺灣產） （4）減速系統（多級減速） | 2、全數字化數據采集控制器一套 | 3、HTMS拉力試驗機專用控制軟件 | 4、 精密光電編碼器（2500碼） | 5、拉伸平鉗口、圓鉗口任選各一副 | 6、壓縮附具一套 | 7、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 | 選配： 1、聯想品牌計算機 2、惠普打印機 |
主要用途：

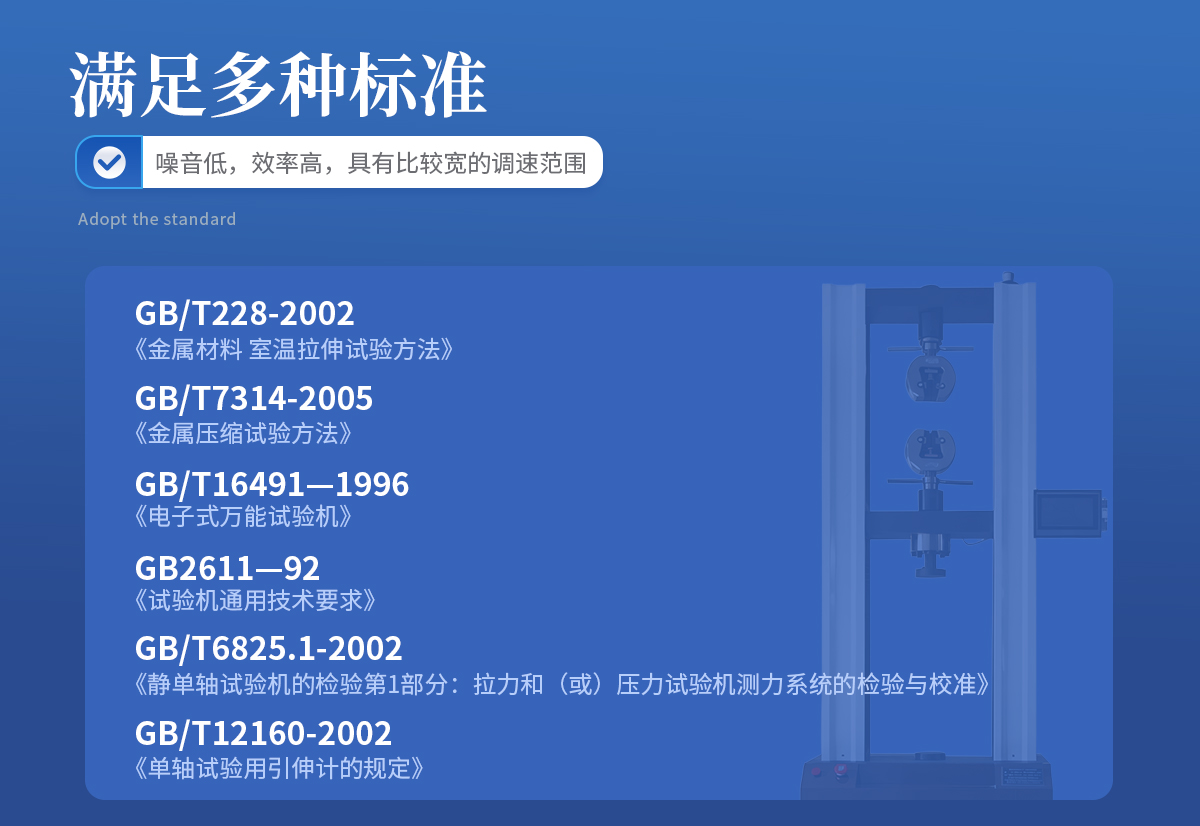

微機控制電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。滿足國家標準GB/T228-2002《金屬材料 室溫拉伸試驗方法》、GB/T7314-2005《金屬壓縮試驗方法》GB/T16491—1996《電子式萬能試驗機》；GB2611—92《試驗機通用技術要求》；GB/T6825.1-2002《靜單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》。GB/T12160-2002《單軸試驗用引伸計的規定》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理?？梢苑嫌脩舻囊蠹疤峁┑臉?biāo)準。

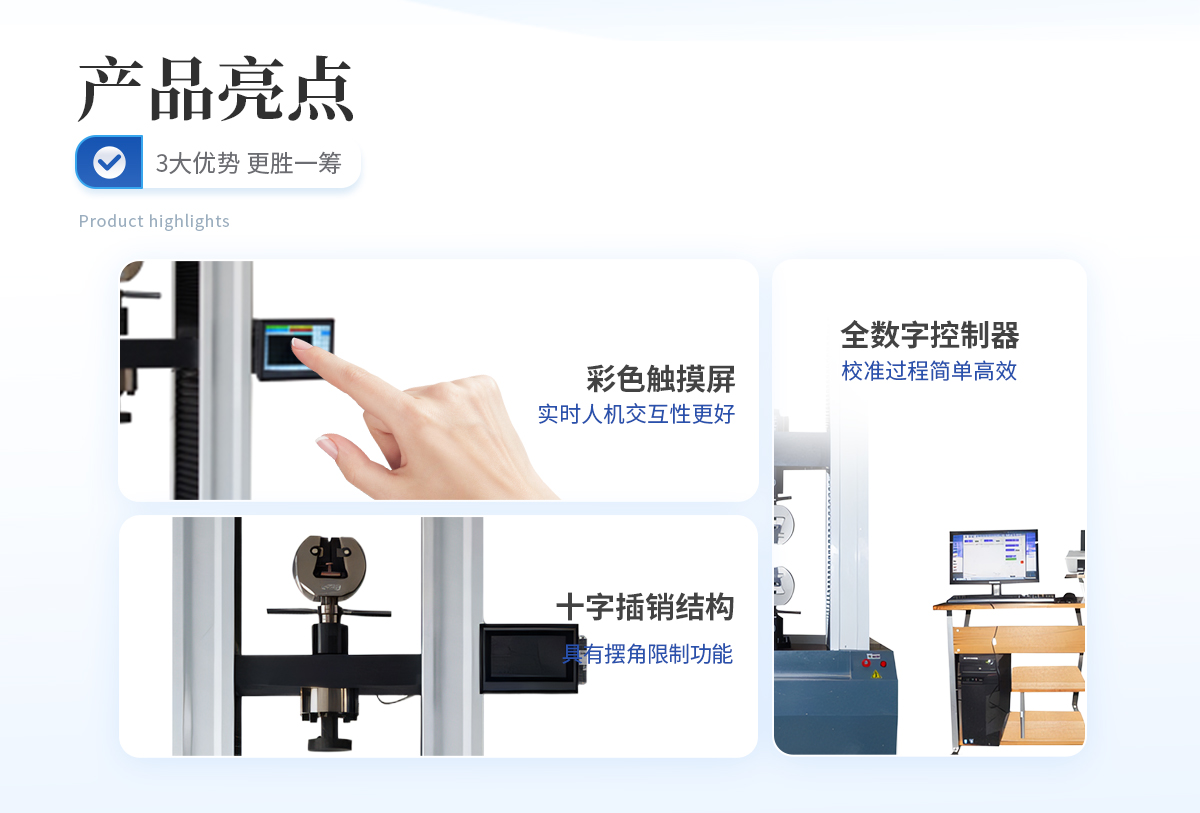

功能與特點：
| 1、主機 （1）主機采用高鋼度門式框架結構，強度高、變形小； （2）采用進口高精度滾珠絲杠，傳動**平穩； （3）傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙； （4）采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可大1:100000； （5） 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象； （6） 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。 | 2、控制系統 （1）主控制器采用**的32位ARM處理器, 處理速度達到奔騰級通用計算機的水平,相比傳統的8位單片機測控系統整體性能大大提高,運算速度更快,控制精度更高； （2）數據采集核心器件采用美國*新型超高精度24位AD，采樣速率可達2000次/秒,可捕捉到力量的瞬間變化過程,全程不分檔分辨力高達500000分度。并采用獨創的6點校準技術進一步提高精度，力量測量精度遠高于國家0.5級(**級)標準； （3）位移編碼器計數采用4倍頻技術,使位移分辨力提高4倍,**可達0.0005mm； （4）**的速度、位移、力量三閉環技術，可以實現**的任意波形控制。所有輸入輸出接口均采用高速光電隔離技術，具備強大的抗干擾能力； （5）選用原裝進口集成器件，全數字化設計，符合國際總線標準，微機自動識別做到“即插即用”。 | 3、控制軟件 符合GB228-87、GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。 （1）Windows標準風格，層次分明的操作方式加上詳盡的幫助文檔和提示使之成為目前試驗機行業*簡單易用的軟件，調試和軟件培訓效率將顯著提高。 （2）采用多線程并行處理技術，測試過程中實時同時顯示力量-位移、力量-時間、位移-時間、應力-應變等曲線，可隨意切換到想看的曲線畫面，并可查看用戶設置等。 （3）標準化的測試過程控制和報表輸出模版，使可以定義任意多個測試標準供用戶調用，范圍涵蓋GB、ASTM、DIN、JIS、BS…等幾乎所有測試標準。靈活強大的測試方法自定義方式,具備定速速、定位移、定力量、定力量速率、定應力、定應力速率、定應變、定應變速率等各種控制模式，可實現復雜的多步嵌套循環控制.可設置自動返回、自動判斷斷裂、自動歸零等功能。 （4）強大的數據分析統計和曲線圖形分析輔助工具，具備放大、縮小、平移、十字光標、取點等功能。多次歷史測試數據可調入圖形同時顯示做對比分析。多達7個區間設置、30個手動取點、60個自動取點功能。具備**值、*小值、平均值、去高低平均值、中位數、標準差、總體標準差等多種統計功能。 （5）完全開放的測試結果編輯方法，用戶可得到任何想要的測試結果。**力、斷裂力、剝離力、拉伸強度、剪切強度、撕裂強度、**變形、屈服力、伸長率、彈性模量、環剛度、非比例延伸率、區間*小力、區間平均力、定伸長取力、定力量取伸長等多達400多個計算結果均由計算機自動算出，供用戶選擇調用。 （6）業界創新的Microsoft Word報表格式，簡單易用，只要您會使用Word，就可編輯出您想要的精美報表。 （7）權限管理系統使您可以鎖定軟件的任意功能模塊,將軟件操作分為多個權限級別,沒被授權的操作人員無法觸及沒被授權的模塊,軟件操作更加安全可靠。 （8）全數字化的校準系統，校準過程簡單**，校準數據上下位機雙重保護。功能強大的單位系統，可以適應世界上任何單位制，如力值單位有g(shù)f、kgf、N、kN、tf、lbf、ozf、tf（SI）、tf（long）、tf（short）等供選擇,更可擴展任意多種單位。 （9）多重的保護機制：力量、行程、位移超量程保護設定，上下限位行程開關硬件保護設定。 （10）測試數據管理簡單直觀**：單次測試數據以Windows標準的文檔形式存儲，自由設置儲存路徑和文件名。避免了傳統測控軟件以數據庫格式儲存測試數據時數據庫文件會越來越大而導致軟件運行越來越慢的缺點。只要您的硬盤足夠大，測試數據可以無限量保存?？赏ㄟ^鼠標在曲線上點擊力與變形值，以求得每一點的各種參量； （11） 結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對； （12）所有操作均具有快捷鍵,并可連接外部手動控制盒,可外接快上、快下、中上、中下、慢上、慢下、置零、回位、測試、暫停、結束等全部常用按健。 |
